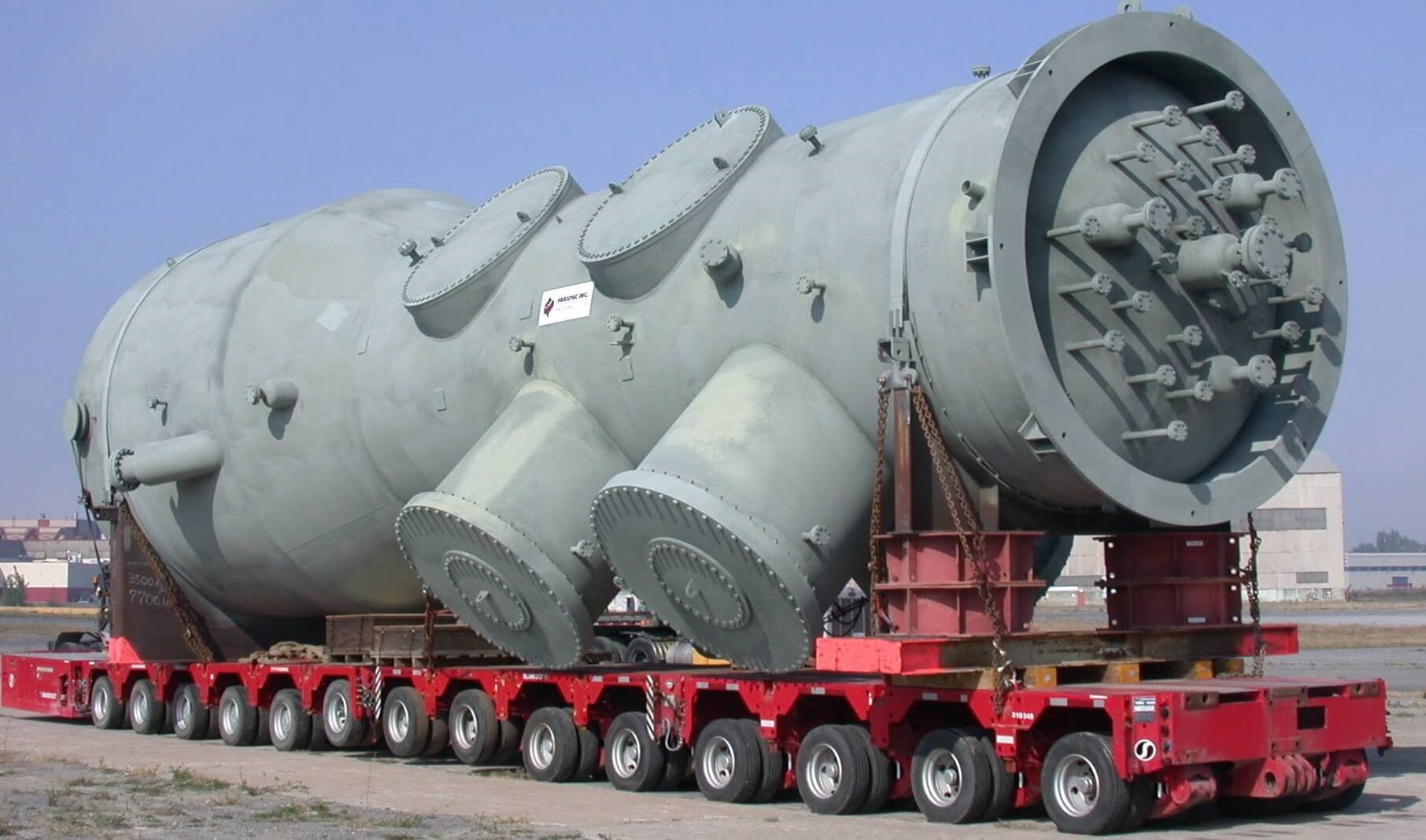

راکتور
راکتورها تجهیزاتی هستند که در انها فرایند های شیمیایی مورد نیاز انجام می شود از رایج ترین این فرایندها در واحد های پتروشیمی و پالایشی می توان به فرایندهای شیفتینگ و ریفرمینگ(تولید هیدروژن و کربن مونواکسید از متان و بخار اب) و هیدروژناسیون (هیدروژن دار کردن) و...اشاره کرد.
نشانه های نشتی در راکتور ها
کامل انجام نشدن واکنش در راکتور ریفرمینگ و وجود متان یا بخار آب در خروجی راکتور
نشت هیدروژن یا گاز های خطرناک درون راکتور به فضای بیرون راکتور
در واحد های تولید آمونیاک و متانول از راکتور های ریفرمینگ و شیفتینگ استفاده می شود که به منظور تولید هیدروژن مورد نیاز هستند.
در واحد های الفین راکتور های هیدروژناسیون به منظور تبدیل استیلن به اتلین طراحی شده اند.
در صنایع شیمیایی ممکن است به منظور اشباع کردن هیدروکربن های تولیدی از واحد های ریفرمنیگ استفاده شود تا هیدروژن مورد نیاز تامین شود.
راکتور ریفرمینگ

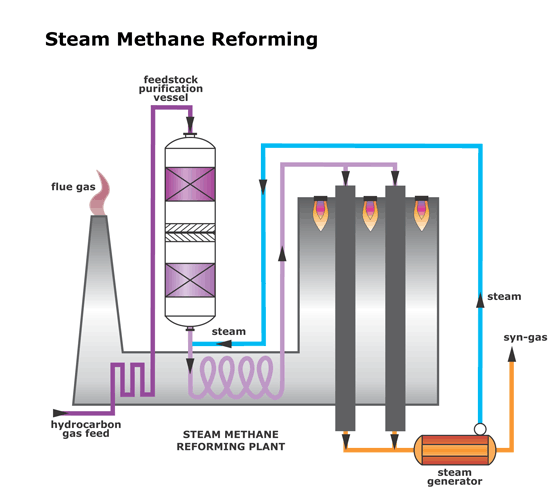

ریفرمینگ بخار(SMR) یا ریفرمینگ متان روشی برای تولید گاز سنتز (هیدروژن و مونوکسید کربن) با واکنش هیدروکربن ها با بخار آب است. معمولاً گاز طبیعی به عنوان خوراک می باشد و کاتالیست نیکل نیز درون تیوب هایی قرار دارد و در تماس با متان و بخار آب قرار می گیرد. هدف اصلی این فناوری تولید هیدروژن می باشد، واکنش با این تعادل نشان داده می شود:
CH4 + H2O ⇌ CO + 3 H2
گاز خروجي از Pre Reformer كه داراي دماي 520 سلسیوس مي باشد وارد سيستم توزيع گاز به ريفرمر بخاري شده و با جريان مساوي وارد تيوبهاي ريفرمر كه بصورت عمودي قرار داشته مي گردد. طول موثر تيوبها نيز با كاتاليست اكسيد نيكل پر شده است . واكنشهاي صورت گرفته در ريفرمر بخاري ، تحت تعادل ترموديناميكي قرار داشته و محصول بدست آمده شامل متان ، بخار آب ، مونوكسيد كربن ، دي اكسيد كربن و هيدروژن مي باشد .
اتوترمال ریفرمینگ (ATR) از اکسیژن و دی اکسیدکربن یا بخار در واکنش با متان برای تشکیل گاز سنتز(syngas) استفاده می کند. واکنش در یک محفظه واحد انجام می شود که در آن متان تا حدی اکسید می شود.
2CH4 + O2 + CO2 → 3 H2 + 3 CO + H2O
و با استفاده از بخار:
4CH4 + O2 + 2 H2O → 10 H2 + 4 CO
دمای خروجی گاز سنتز بین 950 تا 1100 درجه سانتیگراد است و فشار خروجی می تواند تا 100 بار باشد.
تفاوت اصلی بین SMR و ATR این است که SMR فقط از هوا به عنوان منبع گرما برای ایجاد بخار استفاده می کند ، در حالی که در ATR از اکسیژن تصفیه شده می باشد. مزیت ATR این است که نسبت H2به CO متغییر است ، که می تواند برای تولید محصولات خاصی مناسب باشد.
ريفرمر Auto thermal يك ظرف استوانه دو جداره تحت فشار مي باشد كه بدنه داخلي آن توسط آجر نسوز پوشيده است . بدنه بيروني دارای یک پوشش است كه بين آن دو آب خنك كننده در جريان مي باشد . اين سيستم خنك كننده داراي يك مبدل حرارتي مي باشد كه آب اطراف راكتور را خنك مي كند. يك پمپ ويك مخزن آب نيز جز اين سيستم مي باشد گاز خروجي از ريفرمر بخاري(فرایند SMR) به همراه شاخه اي از مخلوط گاز و بخار كه بصورت مستقيم از مسير اصلي خوراك جدا شده بود، با يكديگر مخلوط شده و در قسمت بالاي راكتور با اكسيژن كه تا دمای 230 سلسیوس در مبدل هاي حرارتي گرم شده مخلوط مي گردند.
محفظه احتراق و واكنش در بالاي بستر كاتاليست واقع گرديده است. كاتاليست مورد نياز اين راكتور نيز مشابه كاتاليست ريفرمر بخاري مي باشد كه قسمت عمده حجم راكتور را پر كرده است . يكنواختي جريان گاز و دما در بالاي كاتاليست، باعث مي گردد كه متان در اين راكتور به حالت تعادل برسد. همچنین گاز خروجي راكتور شامل H2 ، CO ، CO2 ، مقدار جزئي متان واكنش نداده ، گازهاي خنثي و بخار آب اضافي مي باشد.
نشت یابی هلیومی ریفرمر
تست هلیوم طبق ASME SEC V ARTICLE 10 انجام می شود .با تزریق هلیوم به درون تیوپ های ریفرمر متان و رساندن به فشار عملیاتی تجهیز به بررسی نقاط مختلف با اسنیفر می پردازیم.

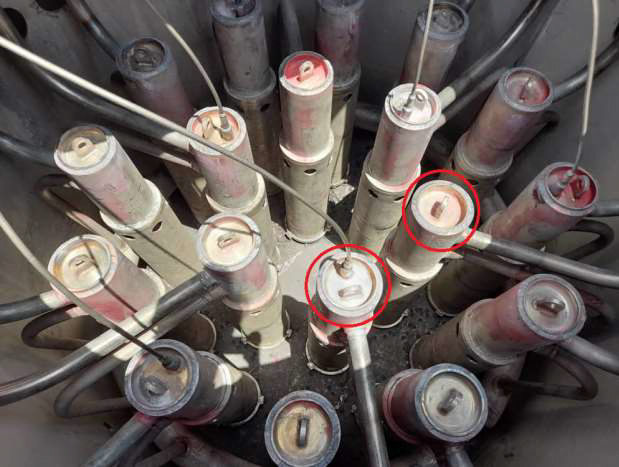

در فرایند تست هلیوم محل جوش تیوب ها که در عکس مشخص شده است محتمل به نشتی می باشد.
سوابق اجرایی هلیتک

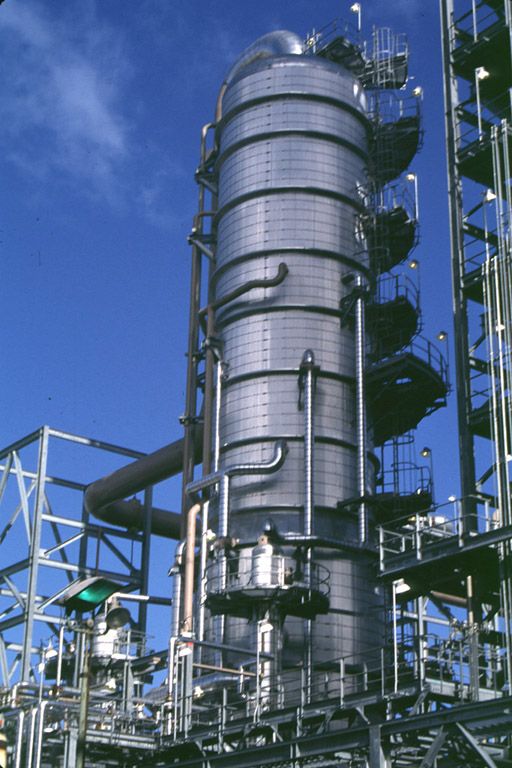

ریفرمر صنایع شیمیایی ایران
مجموعه helitek تنها ارائه دهنده خدمات نشت یابی هلیومی جهت راکتور های ریفرمینگ و شیفتینگ و... صنایع پتروشیمی و پالایشگاهی و واحد احیای مجتمع های فولادی آمادگی خود را جهت نشت یابی هلیومی واحد ریفرمر این صنایع اعلام می دارد.جهت آشنایی با روش نشت یابی هلیومی راکتورها با ما تماس بگیرید.
