واحد جداسازی هوا (ASU)
یک واحد جداسازی هوا ، هوا را به اجزای اصلی آن که معمولاً نیتروژن و اکسیژن و گاهی نیز آرگون و سایر گازهای بی اثر تقسیم می کند.
رایج ترین روش برای جداسازی هوا ، تقطیر جز به جز می باشد. واحدهای کرایوژنیک جداسازی هوا (ASU) برای تولید نیتروژن یا اکسیژن ساخته شده اند و آرگون را به صورت محصول جانبی تولید می کنند. روشهای دیگر مانند جداسازی با غشا یا جاذب ها به صورت تجاری برای جداسازی یک جز خاص از هوا استفاده می شود.
فرایند تقطیر کرایوژنیک
با خنک کردن هوا تا مایع شدن آن و سپس تقطیر جز به جز این مایع ، می توان گازهایی با خلوص بالا تولید کرد. این فرآیند در اوایل قرن 20 توسط کارل لیند آغاز شد و امروزه نیز برای تولید گازهای با خلوص بالا استفاده می شود.

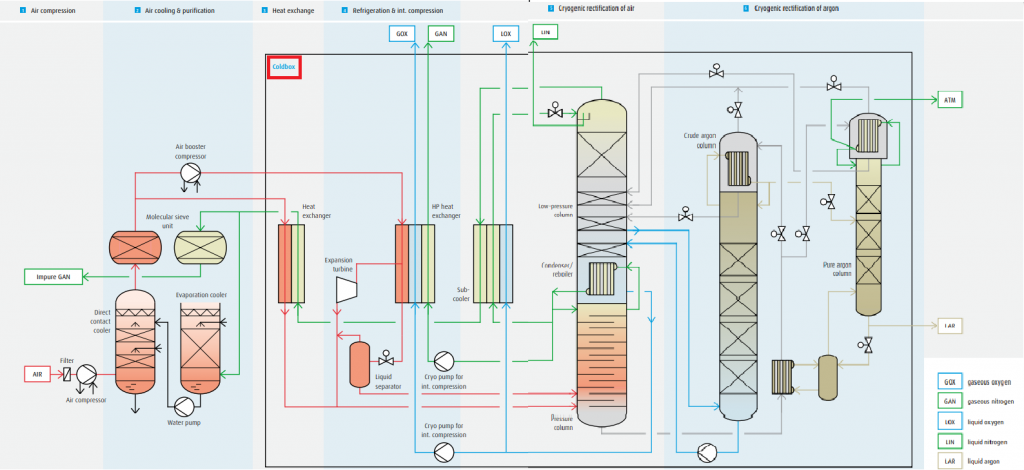

فرایند جداسازی کرایوژنیک نیاز به یکپارچه سازی مبدل های حرارتی و ستون های جداسازی دارد تا راندمان خوبی بدست آید و تمام انرژی مورد نیاز برای سردسازی از کمپرسور هوای موجود در ابتدای واحد تأمین می شود.
برای دستیابی به دماهای فوق سرد نیاز به یک چرخه تبرید داریم و تجهیزات حرارتی باید در محفظه ای عایق بندی شوند (که معمولاً "cold box" نامیده می شود). خنک سازی گازها برای کارکرد این چرخه تبرید به مقدار زیادی انرژی نیاز دارد و توسط کمپرسور هوا تامین می شود. ASU های مدرن از توربین های انبساطی برای درایو کمپرسور استفاده می کنند.
محصولات واحد ASU
نشت یابی واحد ASU
در واحد های ASU باتوجه به عایق وکیوم برخی از لوله ها یکی از کارهای مهم برای اورهال واحد می تواند بررسی صحت وکیوم بودن لوله ها و خشک سازی این لوله ها قبل از راه اندازی واحد باشد.
در این واحد Cold Box نیز قرار دارد که درون کلدباکس ها مبدل های BAHX برای تبادلات حرارتی کرایوژنیک قرار دارد که بر اساس استاندارد API668 و ALPEMA برای سرویس انها باید نشت یابی هلیومی استفاده شود در صورت وجود نشتی در این مبدل ها راندمان کلی واحد ASU افت چشمگیری می کند.(بسته به طراحی در مواردی مبدل ممکن است از انواع دیگر باشد)
کندانسور و ستون جداسازی موجود در کلدباکس نیز مطابق استاندارد ها باید نشت یابی و سرویس شوند. با اورهال مجموعه ی لوله ها و تجهیز کلدباکس این واحد می توان انتظار داشت واحد به راندمان اصلی خود برگردد.
در این واحد توربواکسپندر ها نیز باید مطابق استاندارد API 617 باید نشت یابی هلیومی شوند.(قسمت 6.3.7.3)
با سلام و وقت بخیر
سوالی که من داشتم اینکه ایا همه ی کلدباکس های واحد asu از نوع bahx هستند یا انواع دیگری هم شامل می شود؟
با سلام و وقت بخیر
بله برای مواردی که جریان ورودی خروجی کمتر است گاهی از مبدل های spiral wound و نوع خاصی از مبدل های Shell&tube نیز برای فرایندهای کرایوژنیک استفاده می شود.اما رایج ترین نوع همان BAHX ها می باشد.
