مقایسه نشت یابی هلیومی با تست حباب

نشت یابی با تست حباب:

 تست حباب، روشی است که برای تشخیص نقاط نشتی بر اساس مشاهدات می باشد.

روش انجام تست به این صورت است که در مرز وجود نشتی اختلاف فشار ایجاد می شود و قسمت کم فشار در تماس با یک مایع قرار میگیرد ، یافتن محل نشتی به صورت مشاهده حباب هایی است  که بر اثر اختلاف فشار از محل نشتی خارج می شوند.

نرخ شکل گیری حباب، اندازه حباب تشکیل شده و میزان آنها معیار هایی برای اندازه گیری نرخ نشتی هستند.

با این روش نشتی هایی به میزانPa.m3.s-1 10-3 تا Pa.m3.s-1 10-4 قابل شناسایی هستند.

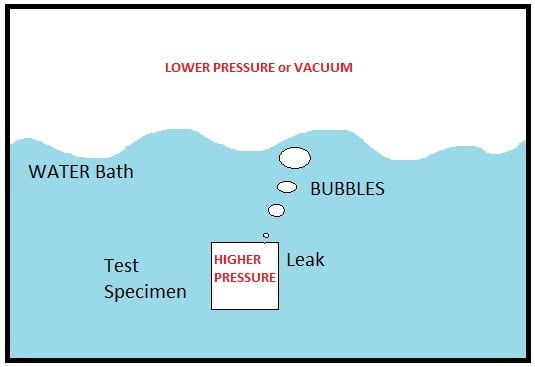

bubble test
تست حباب

بر اساس استاندارد  ASNT chapter 7، روش های انجام این تست به دو صورت هستند:

1- روش غوطه وری

که محفظه مورد آزمایش را با یک گاز سبک پر فشار می کنند و سپس با غوطه وری تجهیز در آب یا سیال دیگر، با خارج شدن گاز از محل نشتی و تشکیل حباب، محل نشتی را تشخیص می دهند.

در این فرایند باید برای مخازن و تجهیزات خلا که نمی توانند فشار زیادی تحمل کنند احتیاط نمود. همچنین باید توانست حباب های کاذبی که در درزها تشکیل می شوند را از حباب های متشکل از محل نشتی تمیز داد. این روش ممکن است ساعت ها طول بکشد.

2-روش کف

 برای تشخیص نشتی های بزرگ کاربرد دارد. در این روش نقاط مشکوک به نشت به محلول شناسایی آغشته می شود و در صورت نشتی، حباب هایی در آن مکان تشکیل می شوند. این روش، روش راحت تری نسبت به روش غوطه وری برای تجهیزات بسیار بزرگ و لوله ها است گرچه دقت کمتری دارد.

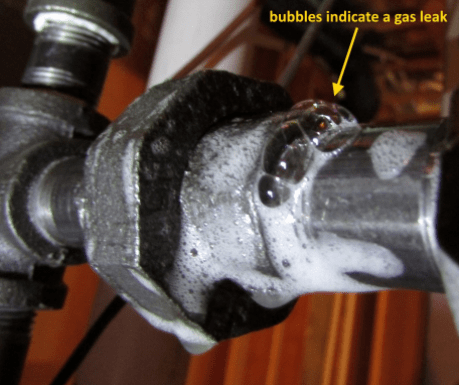

تست کف

در تست حباب، آلوده شدن سطح تجهیزات به روغن، زنگ زدگی،تشکیل  فیلم اکسید یا دیگر فیلم های سطح غیر قابل اجتناب است. همچنین تخلخل های ناشی از جوشکاری ممکن است منبع تشکیل برخی حباب ها باشد و اطلاعات نادرست از محل نشتی ارایه دهد. انجام نشت یابی وقتی دمای سطح مورد تست زیاد یا خیلی کم باشد به سختی می تواند انجام گیرد. در برخی موارد نیز، گرفتگی موقت نشتی توسط سیال تست صورت می گیرد که به دلیل کم بودن کشش سطحی مایع تست اتفاق می افتد و در مواردی زیاد بودن بیش از حد فشار مانع از تشکیل حباب در کف می شود.

در صورتی که تجهیز مورد تست وکیوم باشد یا دارای فشاری بسیار پایین تر از سیال تست داشته باشد باعث جوش اوردن سیال و به وجود آمدن حباب های بخار سیال تست میشود که این موضوع موجب اختلال در مشاهده تشکیل حباب از نشت ها توسط اپراتور خواهد شد.

در مجموع این روش وابستگی زیادی به اپراتور و نوع سیال و نوع ماده ی ایجاد کننده کف و شرایط محیطی مانند دما و فشار محل تست دارد.

مزیت نشت یابی با گاز ردیاب هلیوم نسبت به تست حباب

نشت یابی با طیف سنج جرمی هلیوم، در مقایسه با نشت یابی تست حباب دارای دقت بسیار بالا تری است (تا حدود Pa.m.s-1  10 -13)است.

برای سیستم های خلا که نسبت به فشار حساس هستند از آنجا که نشت یابی هلیومی نیاز به پر فشار کردن سیستم ندارد و میزان کمی از هلیوم برای تشخیص وجود نشتی و محل آن کافی است بهترین روش نشت یابی برای سیستم های خلا و کم فشار محسوب می شود. همچنین از آنجا که هلیوم گاز بی اثر است، هیچ تاثیری روی تجهیزات و مواد داخل آن به جا نمیگذارد و باعث آلودگی نمی شود. تست نشت یابی با گاز هلیوم برای تجهیزاتی که دمای بالا یا بسیار کم دارند نیز با دقت بالا قابل اجرا است.

ASNT

دقت روش های مختلف نشت یابی طبق استاندارد ASNT
